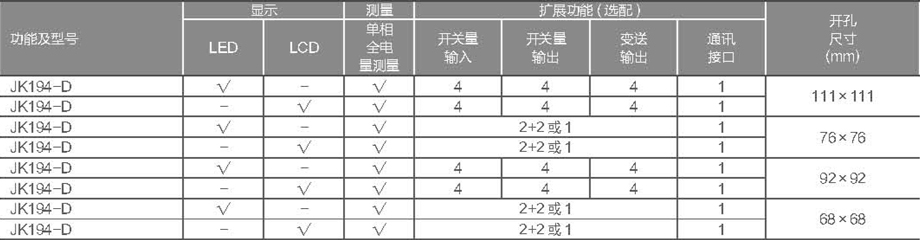

規格型號
注:選配的擴展功能為常規最多能擴展的功能數量,如有特殊訂貨要求,請與我公司技術部門協商解決。

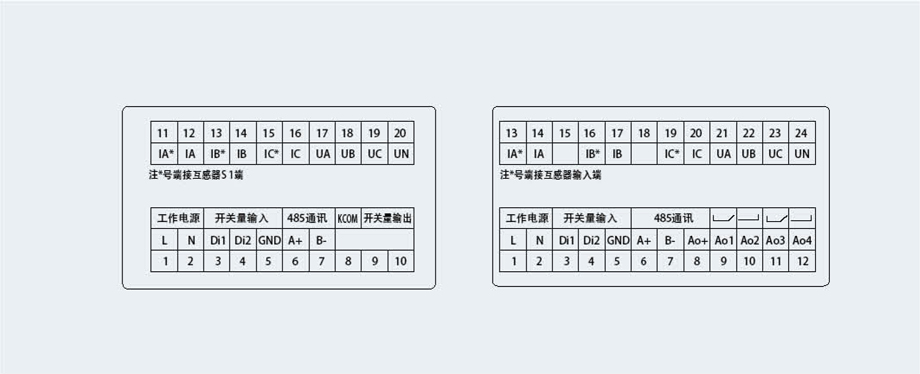

端子排列圖
注;如與儀表殼體上接線圖不一致,請以儀表殼體上為準基本電量測量+開關量輸入+開關量輸出+樓擬量變送輸出

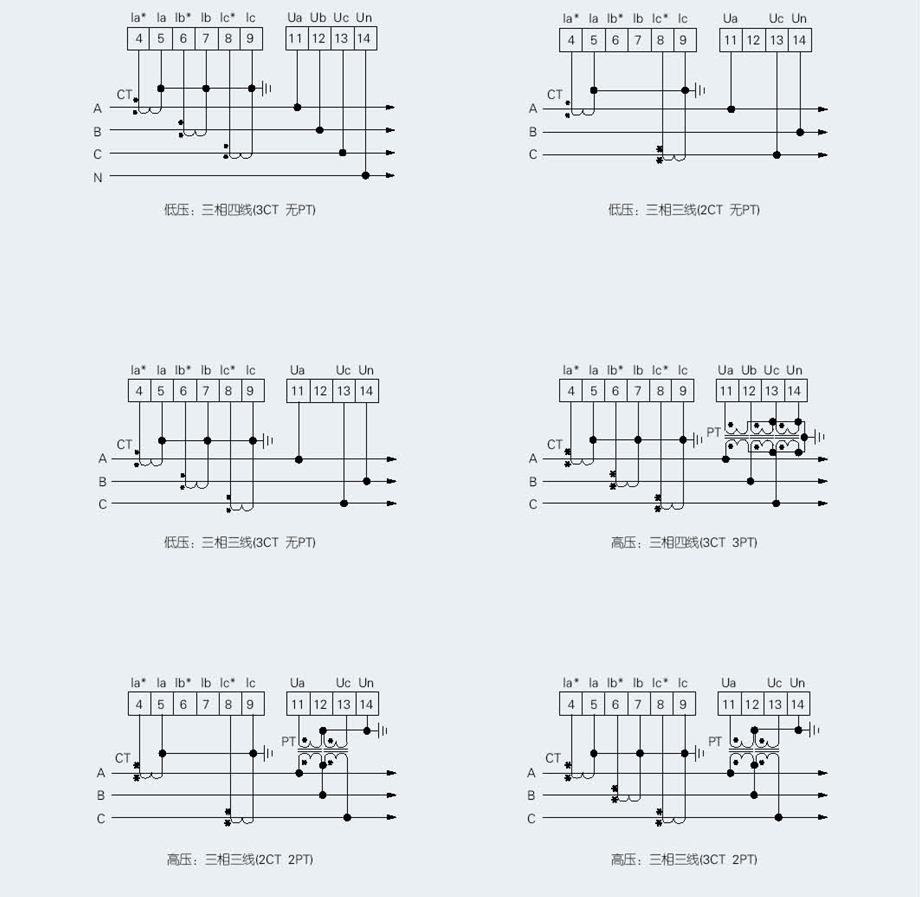

多功能電力儀表接線圖
型號接線圖

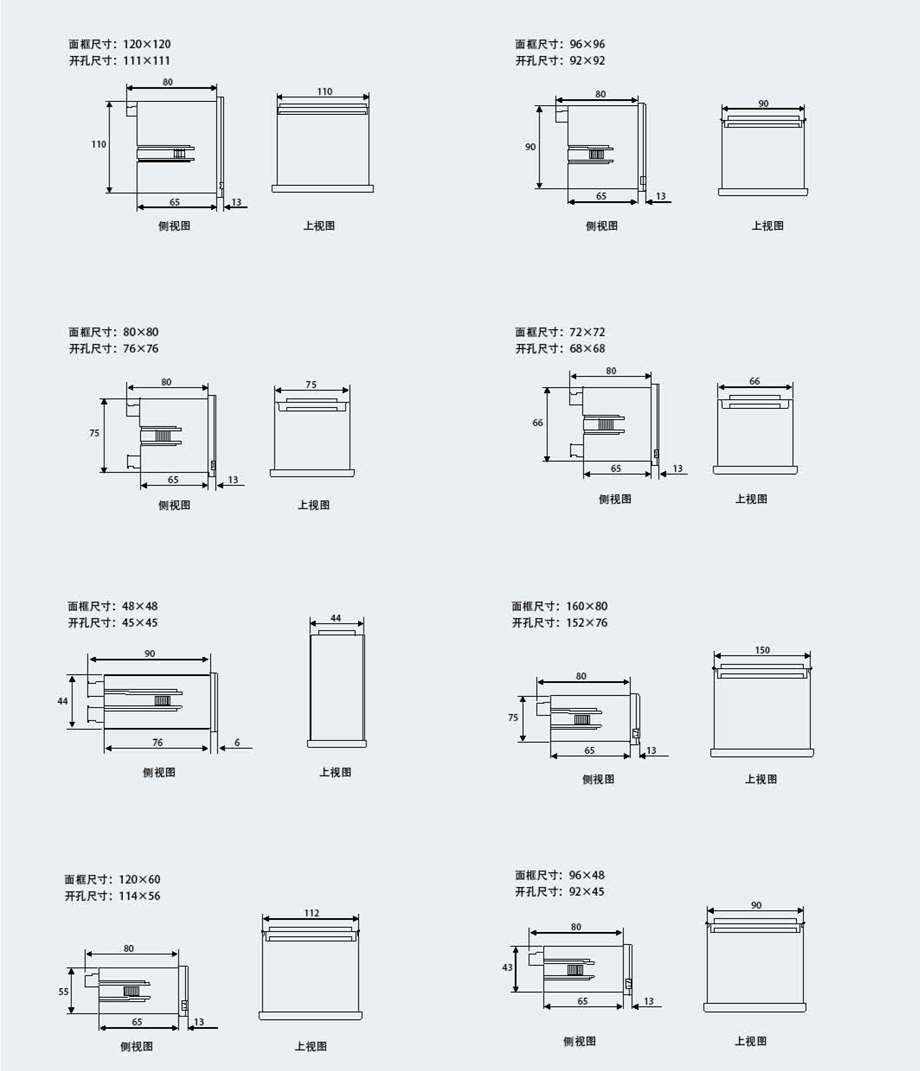

外形尺寸
咨詢熱線0577-6292 9885
規格型號
注:選配的擴展功能為常規最多能擴展的功能數量,如有特殊訂貨要求,請與我公司技術部門協商解決。
端子排列圖
注;如與儀表殼體上接線圖不一致,請以儀表殼體上為準基本電量測量+開關量輸入+開關量輸出+樓擬量變送輸出
多功能電力儀表接線圖
型號接線圖
外形尺寸
