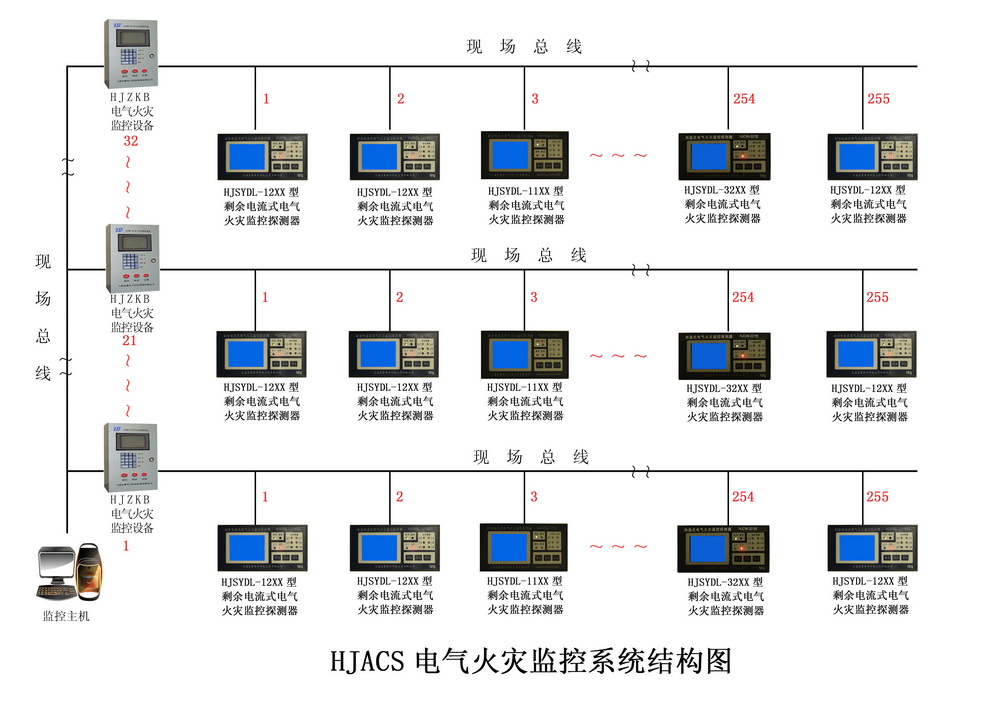

電氣火災監控系統的探測器的結構，是由外殼，斷路器、控制電源、采樣、微電腦控制、液晶顯示、接口部分組成，斷路器是由主電路的控制開關；控制電源部分是整個產品的供電電源；液晶顯示和按鍵是起著人機對話與信息顯示作用；接口部分承擔著報警的聲光、報警控制、產品當前狀態輸出；遠程操作、各種傳感器的控制輸入與上位機（電腦）間的通訊。

產品的基本工作原理產品結構

　　電氣火災監控系統的探測器的基本工作原理：各種用電信信息經由傳感器采集后，送輸入信號調理電路，經處理后的信號送至MCU微處理器運算、識別、判斷后，送給輸出控制電路與顯示器。
